細美研ぎはすごい発想の転換で生まれたペン先
その元は・・・
コンコルドだと思う
曲げないコンコルドが細美研ぎ
らすとるむしゃんと拙者の視点ではな・・・
http://members.jcom.home.ne.jp/y-mo/fullhalter/takuya.html
フルハルターのHPに紹介された小型ペンケース
【 Pelikan 1931 専用ケース 】
やられた！
TAKUYA のHPは ==> http://takuya-mbh.jp/
http://blog.goo.ne.jp/fine-man_2007/m/200705
この拡大写真による比較はおもしろい。

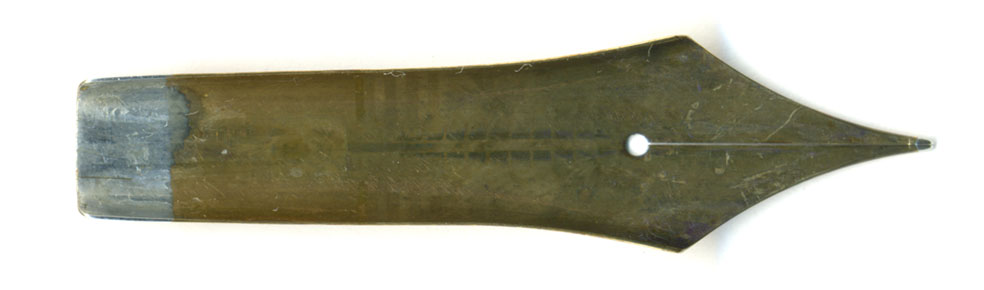

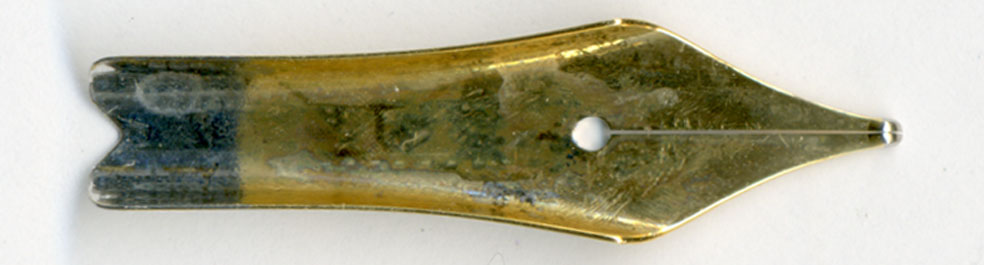

ペン先の柔らかさは穂先の長さや、ハート穴の大きさよりも
ペン先の薄さに最も影響を受ける！
という事が証明された！

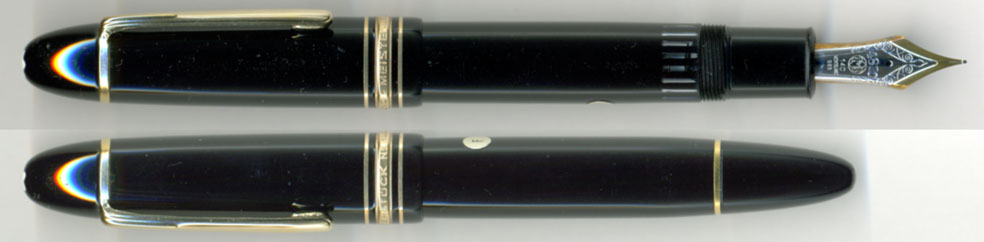

これは1980年代のMontblanc No.149【通称：開高健モデル】のデッドストックとのことじゃ。クリップがなで肩からイカリ肩に変わって行く途中の【半イカリ肩】。なかなか数が少ないもの。
左は調整前のニブ。見事に周囲がエボ焼けしている。表面のエボ焼けはインクフローに影響ないので残したいが、裏を清掃する際に表側のエボ焼けも一部剥離して汚くなる・・・仕方ないので両面を清掃することになる。
ペン先を横から見た画像。エラの部分のエボ焼けの状況が良くわかる。綺麗じゃ！

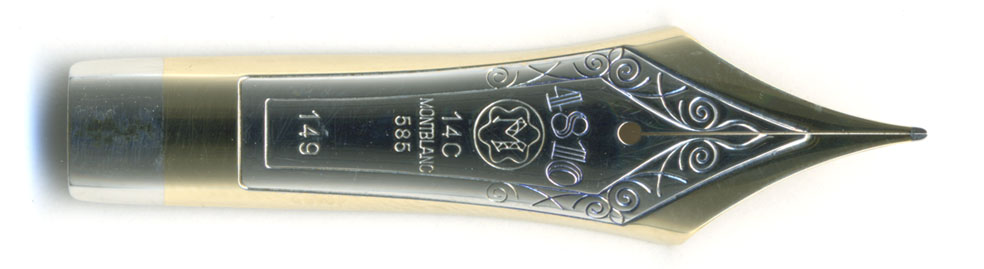

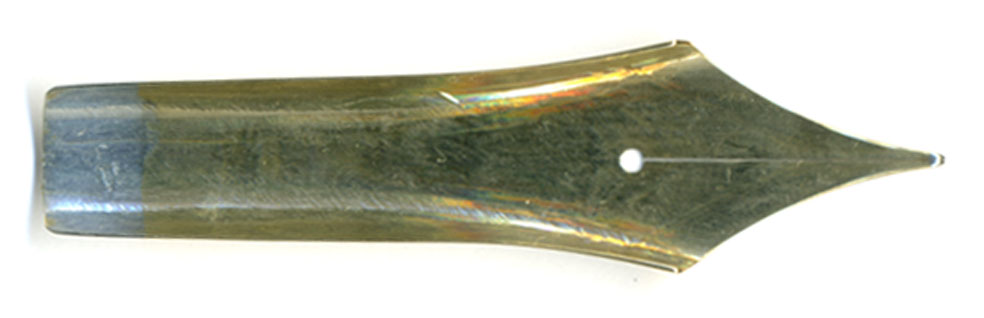

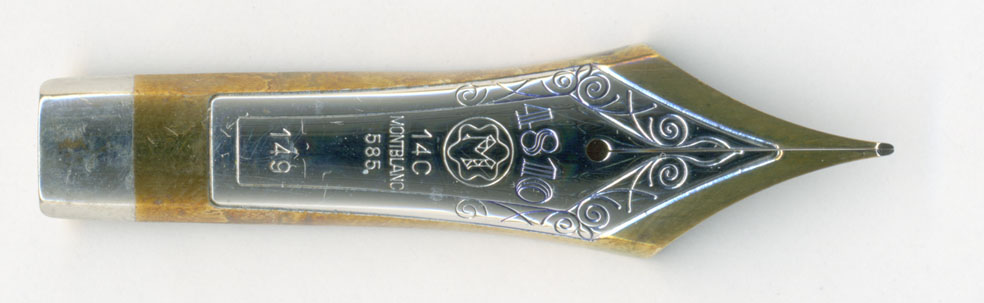

こちらが清掃前のペン先の全体図。やはり【開高健モデル】はハート穴の横からペンポイントに向かう、ペン先スロープの形状が美しい。
こちらは裏側。すごいエボ焼け。Mintでもこれほど焼けるのじゃな。ちなみに分解してみたが、Mintというのは間違いない。ペン先とペン芯を挟んでいるソケットの外側にまったくインクが付着していなかった。長期間使えば、接着剤の部分にインクがしみこんで惨い状態になるはずだから。
こちらが清掃後の裏表の画像じゃ。綺麗にはなったが、エボ焼け独特の紅色にも似た汚れがなくなったのは残念。ライカM4 ブラックペイントの塗装が剥がれた感じから、ピカピカのチタン・ボディになったみたいで、趣は減ってしまったが、インクフローの為にはしかたあるまい。

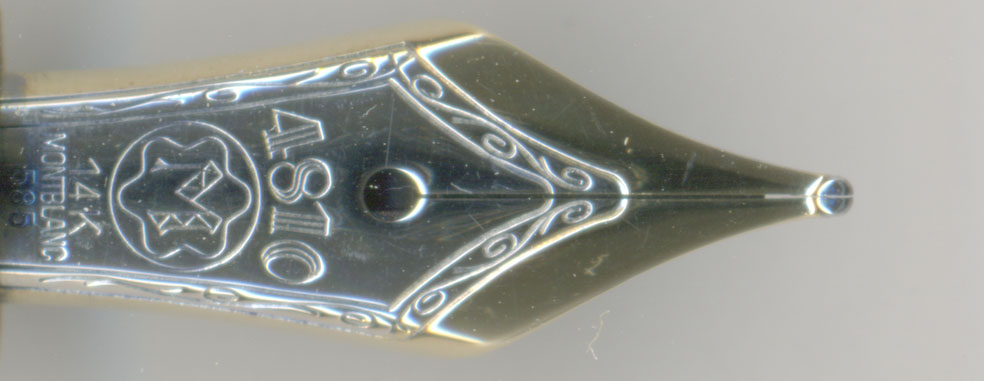

こちらが調整の終わった状態。左右の段差を直しただけでもかなり印象は変わる。ただしステノグラフのような・・・という要望に対してはもう少し滑らかさが必要じゃ。
横から見た図。なかなかエロい姿じゃ。神に仕える身なら【ふしだらな書き味】と表現するじゃろうが、依頼者ならいいじゃろう・・・きっと。

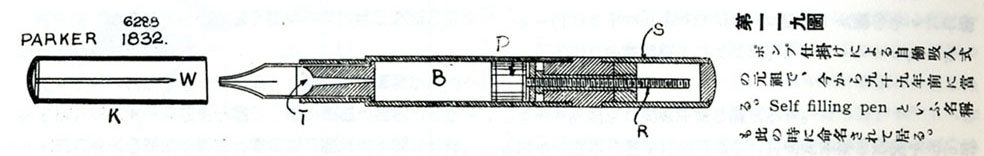

こちらは、ピントン吸入機構そのもの。Sの部分を回すことによってRのシリンダーが上下する。早い話が現在のPelikanとまったく同じ。しかもキャップの中から針が伸びており、インクが漏れるのを防ぐという、Safty Penの機構も同時に発明している。この特許はもうすこし評価されても良いかも知れない。

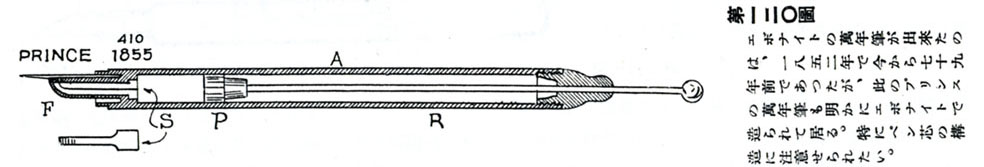

こちらは、ペン芯の中に板ばねを伸ばし、インクフローを調整するもの。いったいどんな素材で板バネを作るつもりじゃ！すぐ溶けてしまうわぃ！とツッコミを入れたくなるが、この特許の面白いところは、1852年に発明されたエボナイトを軸の素材に使っているところ。いかにエボナイトが萬年筆製造者にとって待ちに待った素材かがわかる。ちなみに1855年の特許じゃ。

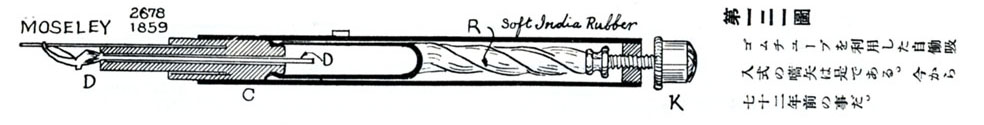

こちらは1859年の特許だが、目玉はゴムチューブを用いた吸入方式。ゴムをよじって、それが戻る際にインクを吸入するというもの。実際にはゴムの素材の性質上、強く捻るとくっついてしまうので使い物にならなかったのではと思うが・・・
こちらは1878年の特許であるが、仕組みはかなり雑。後ろの穴からインクを口で吸い込む方式じゃ。外側がエボナイト製で内側は軟質ゴム。インクが出なくなったらエボナイトに空けた穴から中の軟質ゴムを押してインクを出すしくみ。皆、インク出に困っていたようじゃな。

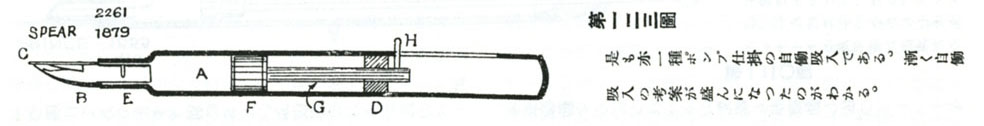

こちらは、レバーフィラーに似た機構。ノブを倒すとピストンが前進して空気を出し、もとの位置に戻す際にインクを吸入するというもの。これの発展型がレバーフィラー方式ではないかと拙者は考えている。

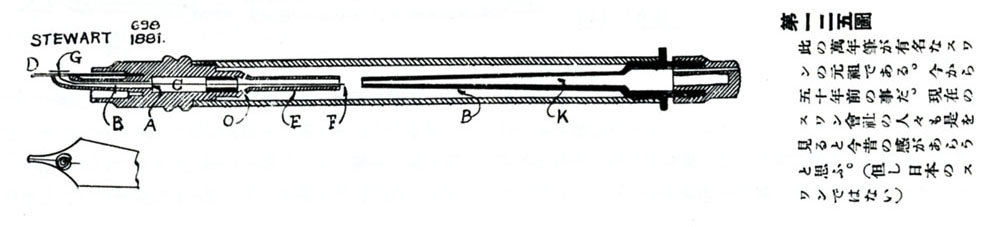

この機構を持つ万年筆は拙者も使ったことがある。スワン萬年筆として有名なマビー・トッド商会の製品じゃった。Fという針金が首軸まで貫通しており、その針金を通して空気を入れようというもの。さらに針金がハート穴のところで渦巻状になっており、インクの乾燥を防ぐのじゃ。なんかエンペラーの元祖のような機構。
これは尻軸に開いた穴から空気を入れてインクを出すしくみ。さすがにこのころには、空気が入らないからインクが出ない！ということはわかっていたようじゃな。それにしてもフォールシュによって初めて萬年筆の特許が出されてから70年以上経過している。その間の技術進歩の遅さにびっくり！

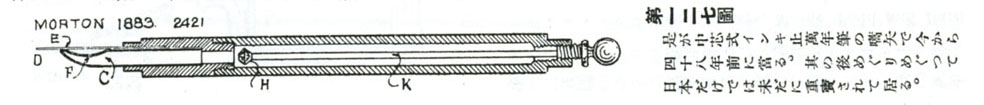

こちらは、中芯式インキ止式で、1883年の発明。なんとWatermanによるペン芯の発明の前年じゃ。拙者はインキ止式は相当古い方式と考えていたが、ピストンフィラーの方が51年も前に発明されていたとは驚き！

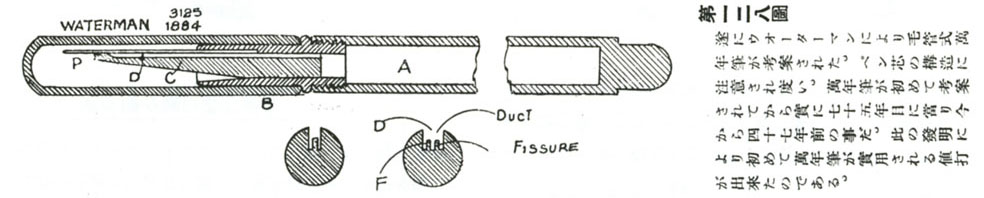

1884年、ついにWatermanによるペン芯の特許が認可された。溝の中の狭いところを毛細管現象でインクが移動し、その上の広い空間を空気が移動する・・・たしかに画期的じゃ。フォールシュではなく、Watermanを萬年筆の発明者と呼ぶのもわかるな。

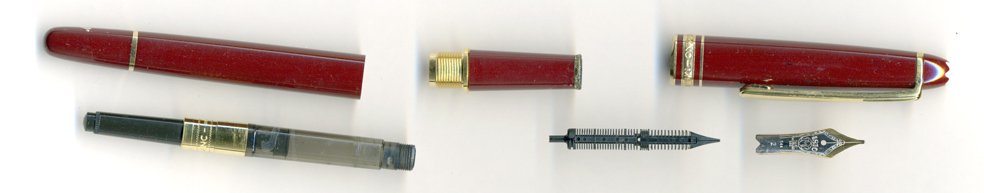

今回の依頼品はMontblanc No.144の赤軸。これは1990年以降のモデルで非常に良いつくり。
実は1970年代にMontblancは倒産の危機にあった。1977年にダンヒルがMontblancの経営権を握り、1985年に完全買収した。
会社が危ない時には良い製品は生まれない。1970年代のNo.149やNo.146の出来が非常に良いのが奇跡であり、No.12Xシリーズの出来が悪いのが当然なのじゃ。
その点、このNo.144はダンヒルが買収してから10年近くたったころの製品であり、経営不安を考えることなく、かなりお金をかけて作られている。
依頼内容は、【書き味を滑らかに】ということだったが、分解してみると、大きな問題があった。
�．撻鸚茲紡腓�な段差がある
�▲灰鵐弌璽拭爾涼罎離ぅ鵐�が固まっている
��ペン芯とペン先が離れている
�ぅ�ャップがちゃんと嵌らない【プスンという音。本来はパチンのはず】

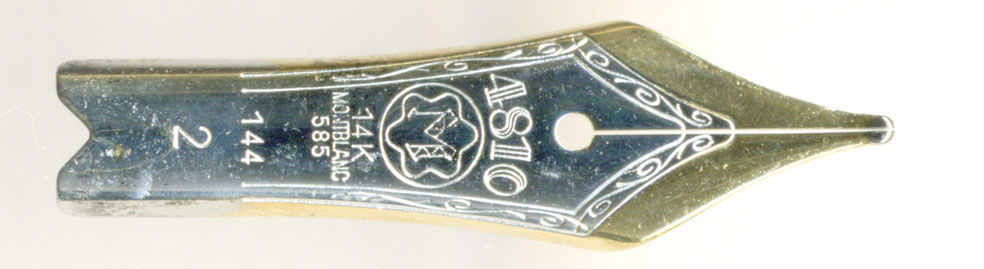

これが調整前のペン先の表側。研ぎ方はMだが、ペンポイントは非常に大きい。まるでBをMに研ぎだしたかのよう。何度か修理に出しているとのことなので、Montblancのサービスセンターで研いだのかもしれない。
こちらが裏側。エボナイト製ペン芯ではないので、エボ焼けも無い。多少インクの汚れが付いている程度で異常は無い。
ペン先の裏表には異常無いのだが、インクを付けて書いてみるとガリガリと引っかかる。ペンポイントの段差がひどく、それが紙にひっかかるのじゃ。それと途中でインクが途切れる。この原因はペン芯とペン先との間の隙間が空きすぎているから。

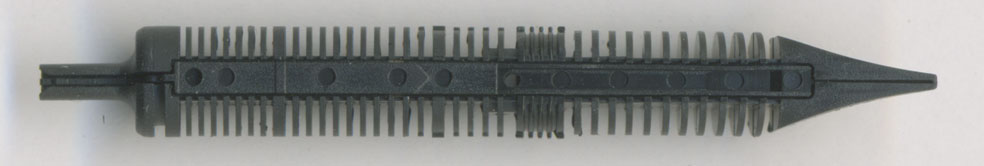

ペン芯はおそらくは現状のNo.145と同じ物。インク溝、空気通路とも非常に良く考えて設計されている。カートリッジ式の場合、細い管の中に空気道とインク道を別々に作り、その管をカートリッジの中に突き刺さねばならない。ペン芯の設計は吸入式よりも格段に難しいはず。
構造を見ると現行のNo.146やNo.149のペン芯に良く似ている。それらには上の図の左端の管【カートリッジの中に入る部分】が無いがな。

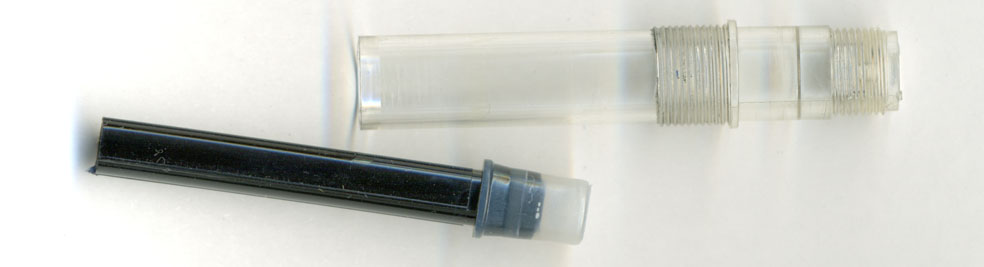

コンバーターの汚れはロットリング洗浄液で50回ほど吸入作用をやれば綺麗になった。キャップがパチンと嵌らない現象は、ツボ押し棒でキャップの口を均等に拡げれば直った。ついでに口の部分にヤスリがけしておいた。
問題はぺン先とペン芯の間の隙間。これは何故出来たのか？筆圧が強くてペン先が上に反ったか、修理の時にペン先を反らせたか、ペン芯が寝てしまったか・・・はてどれかな？
いずれにしろこのままではインクが切れてしまう。実際書いていてもスコスコとインクが切れてしまった。そこで多少ペン先をお辞儀させると同時に、ペン芯を反らせて隙間を少なくした。この作業に一番時間がかかった・・・

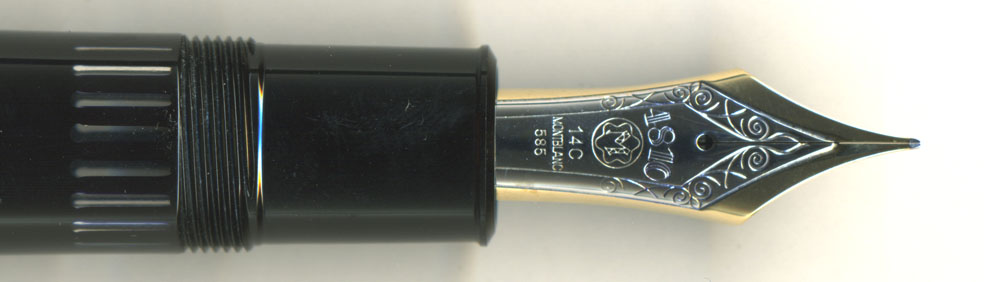

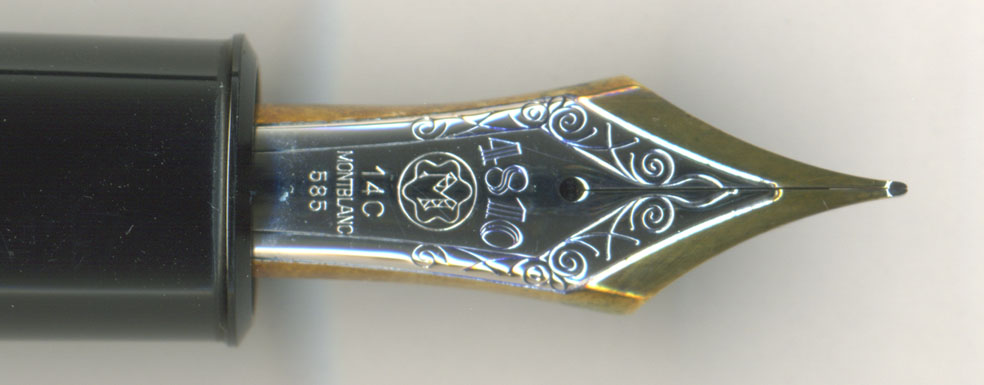

こちらが調整後のペン先。多少エラを張らせてある。またペンポイントは腹開き。筆記角度はまったくわからないので、首軸部分を持って書くと想定した。やはり依頼者の癖を知らないで研ぐには無理があるので、研ぎは一切やっていない。簡単な丸めと言うか、エッジ落し程度の調整。
滑らかにするには、依頼者の筆記角度で320番の耐水ペーパーにガシガシ書いてもらって筆記角度を把握してから削るのが良い。夢のような書き味が簡単に実現できる。

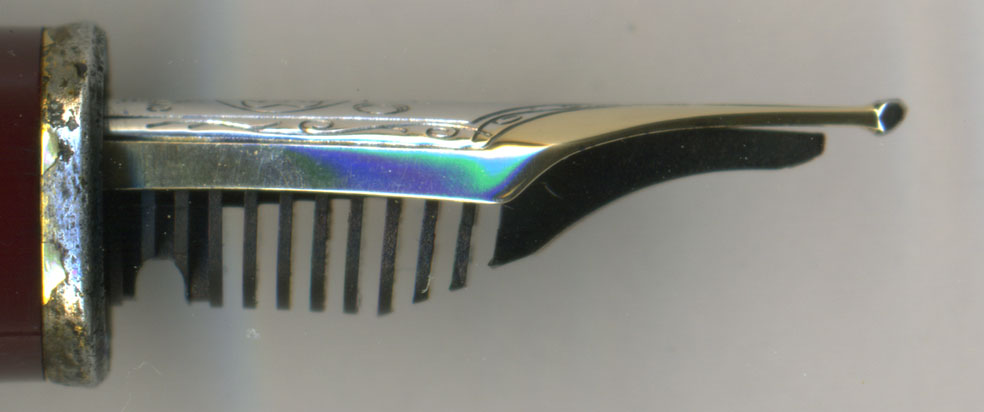

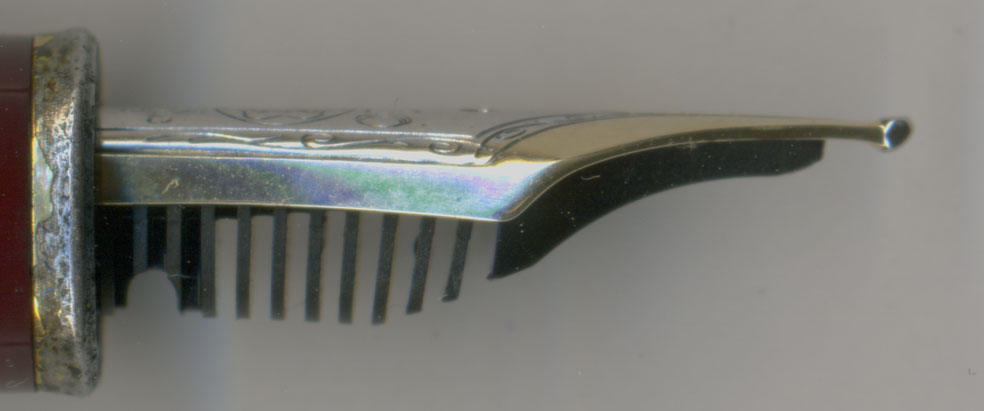

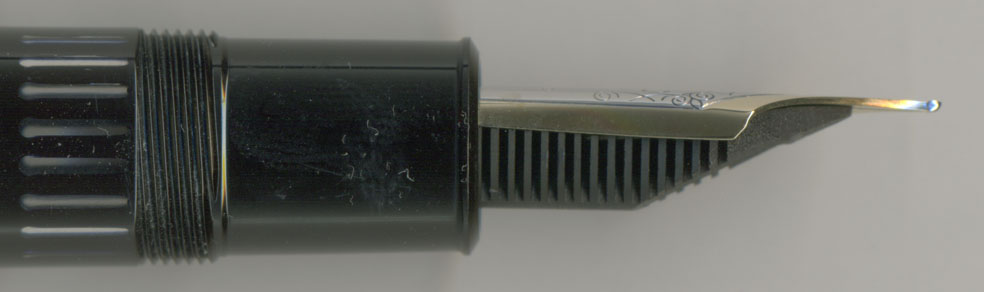

こちらが隙間を塞いだ状態。ペン先の反りを直し、同時にペン芯を反らせた。現状ではバランスを保ているが、熱湯に入れたり、炎天下に30分も放置したらペン芯がまたお辞儀してしまう。

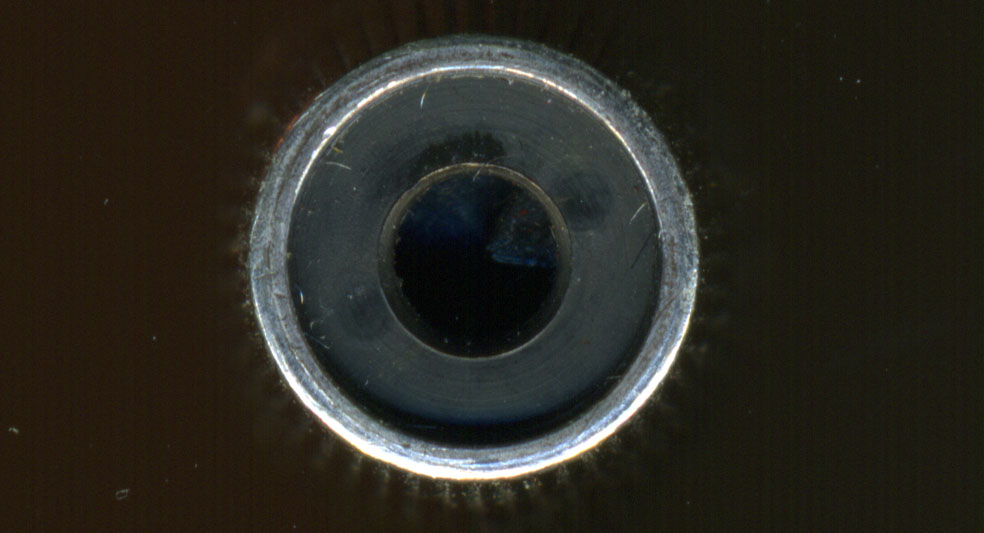

首軸先端がボロボロになっているが、これは先端部の金属が酸でやられたもの。ル・マン１００にせよ、プロフィットにせよ、パーカー７５にせよ、先端部が金属のものはどうしても腐食が防げない。従って今では首軸先端部に金属部品を使うメーカーは少ない。PelikanのM300〜M1000は首軸先端部が金色じゃが金属ではないであろう・・・ない事を祈る！
調整の終わったNo.144にインクを入れて書いてみる・・・実に気持ちよい。やはり太字のペンポイントからインクが滾々と出てくる状態はエクスタシーの極致！
【 今回の調整＋執筆時間：2.5時間 】 調整1.0h 執筆1.5h

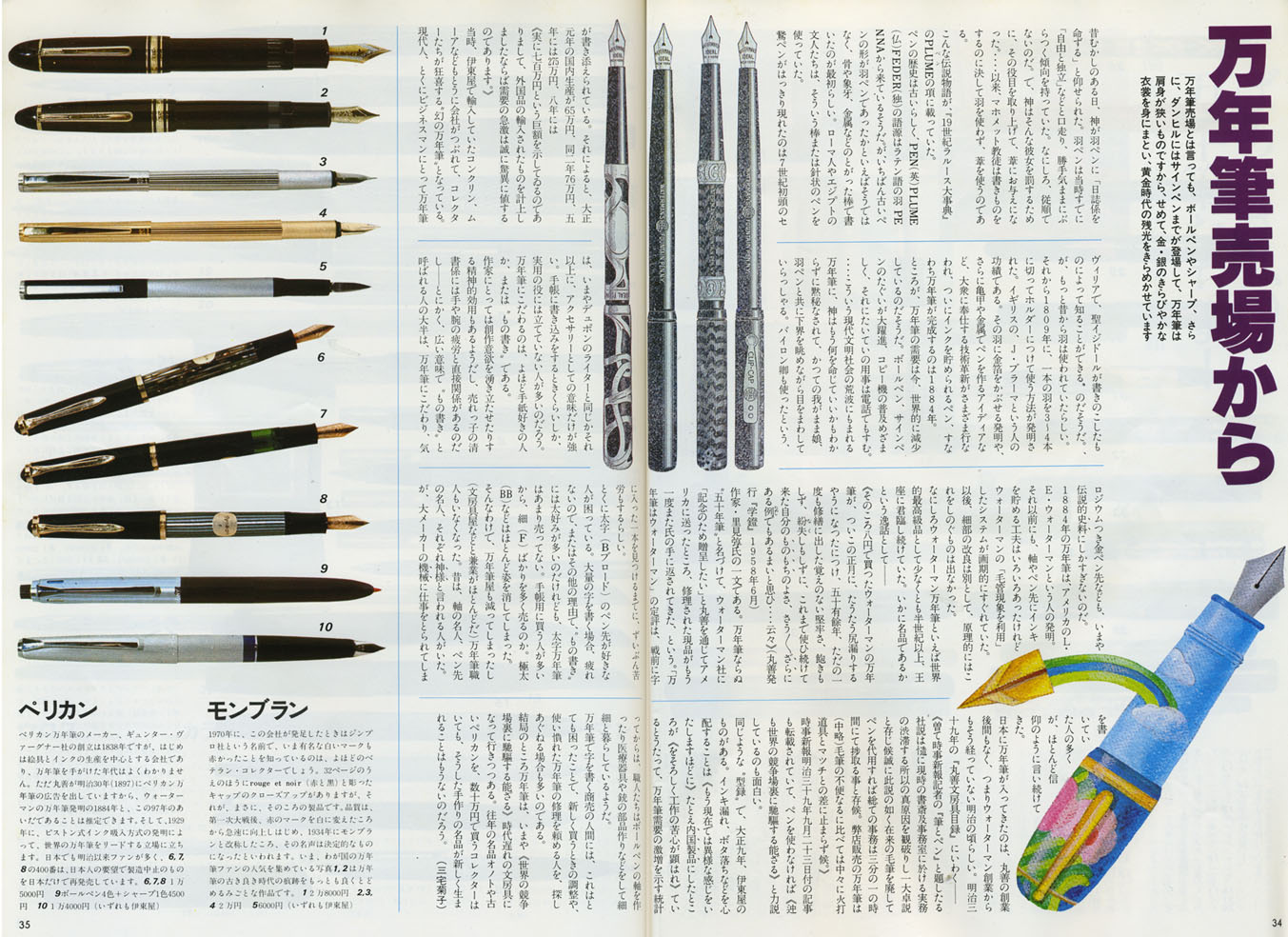

今回は各社の万年筆を紹介する７頁の記事の冒頭に書かれた【三宅菊子】さんの文を紹介しよう。
インターネットなど無い時代に、万年筆専門でもない三宅女史が、この文章を書き上げるのにかかった時間はどれくらいであったろう？
おそらく情報収集に大半の時間を費やしたと思われる。国会図書館などで過去の文献を丹念にあたって初めて書ける文章。
昭和５２年に出版されたこの【世界の文房具】を読み込んでいると、一つ一つの記事が実に良く推敲されていると感じてしまう。締切に追いまくられてダダーっと書き上げた感じはしない。
毎朝駆け込みで記事を入力している自分と比べて感心してしまう。やはり【プロの物書きはすごい】と感じさせられる。最近はネットで斜め読みする習慣がついてしまったので、文をじっくりと読むことが少ない。時間をかけて書かれた文章にはそれなりの敬意を払って読まなくてはと反省・・・・・
三宅さんの文章の中で、イギリスのＪ・ブラーマが一本の羽根を３〜４本に切ってホルダーにつけて使う方法を発明したとある。５月１７日の記事【 萬年筆と科學 その３５ 】で紹介したばかりなのでびっくり。
また万年筆の完成を１８８４年と書いてある。ウォーターマン社は１８８３年に設立されたが、特許を取得したのが１８８４年なので発明をその年としたのじゃろう。
拙者は発明されたのはあくまでも１８８３年であり、特許取得が１８８４年と考えるべきではと考えるがな。
【現代人、特にビジネスマンにとって万年筆は、いまやデュポンのライターと同じかそれ以上に、アクセサリーとしての意味だけが強い。・・・中略・・・万年筆にこだわるのは、よほどの手紙好きの人か、または”もの書き”である。】
とある。１００円ライターが普及し、デュポンのライターがアクセサリーになった事を言っているのであろう。現在では喫煙人口も減ったので、ますますデュポンのライターを持つ人が少なくなった。それにつれてデュポンの万年筆や手帳などが充実してきているのも事実。企業は売れる商品を作るもの。とすれば、ひょっとすると現在は【高級万年筆ブーム】かもしれんな。
変わり身の早い拙者などその代表。一時はVintage万年筆に血道を上げていたが、書き味がどうのこうのと言っても、文章を書くわけではないので無意味。人が持っていないVintageを見せびらかすだけというのも非生産的・・・ということで、Vintageは殆どお嫁にやり、見た目が上品で派手な万年筆を飾るだけの目的で購入している。これじゃ、アクセサリーにもならない・・・が自己満足は出来る。
拙者の趣味は書き味調整と修理。書き味の悪い万年筆が何より好きじゃ。最近なかなか手に入らなくなってきておる。生贄提供者募集！
三宅女史は
【結局のところ万年筆は時代遅れの文房具になって行きつつある。往年の名品オノトや古いペリカンを、数十万円で買うコレクターはいても、そうした手作りの名品が新しく生まれることはもうないのだろう】
と結んでいる。これだけは予測が外れたようじゃな。新しい潮流はイタリアから発生して、現在では世界を席捲している。ネクタイやドレスのように、毎日着替える万年筆の世界じゃ。
【過去の記事】
2007-05-15 暮しの設計 No.117 1977年【世界の文房具】その５
2007-05-08 暮しの設計 No.117 1977年【世界の文房具】その４
2007-05-01 暮しの設計 No.117 1977年【世界の文房具】その３
2007-04-24 暮しの設計 No.117 1977年【世界の文房具】vs【趣味の文具箱 Vol.7】
2007-04-17 暮しの設計 No.117 1977年【世界の文房具】その１
http://otokonokakurega.net/blog/standard/20/entry389.html
第二シーズンに突入した【魅惑のヴィンテージ万年筆】
まずは【Montblanc No.74】のお話
薀蓄 → 随筆
にシフトするのかもしれんな
裏定例会の翌日、５月２７日の日曜日に、谷中の【ぎゃらりぃ茶屋町三番地】でアンティーク万年筆の展示販売が行われるそうじゃ。
この調整依頼には正直困った。依頼者の顔も書き癖もまったくわからない。通常ならペン先に残った磨耗から類推することも出来るのじゃが、ペン先がひん曲がっているため、それもかなわない。途方にくれた。
まずはピストンとシリンダーをきれいにした。いくら超音波洗浄器にかけても完全には綺麗にならないが、最後にロットリング洗浄液を入れて振ったら、あっという間に綺麗になった。やはりロットリング洗浄液は修理・調整に必須！
書き味には影響ないのじゃが、尻軸先端のスターマークが取れてしまっている。この時代のモデルはけっこういい加減なつくりなので、こういう事故はよくある。

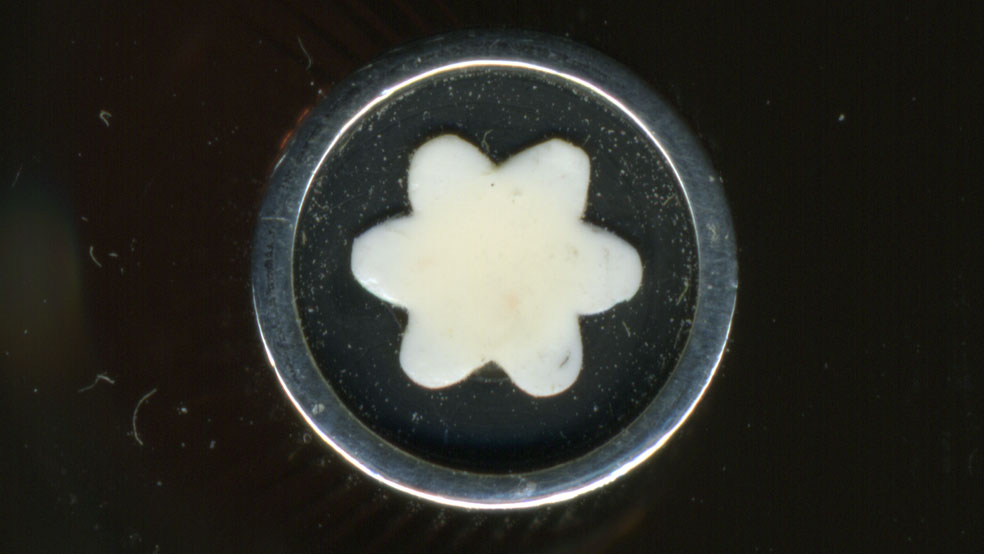

それを移植したのがこちらの画像。古いものから歯科用の小型メスを使って掘り出したホワイトスターをNo.1266の尻軸に移植した。新品ではないので多少の汚れはあるが、これで間抜けな尻軸から脱皮出来た。
曲がったペン先を直し、ピストンの動きを修正するまでは、それでも順調だったのだが、ピストンとシリンダーと胴軸と尻軸を組み立てる際に異常に時間がかかった。少しでで位置が狂うと、尻軸がどこまでも回って胴軸から外れてしまう。
ペン先も涼しげにたたずんでいるが・・・到着した時には先端部が左にひん曲がっていた。また段差も激しく、ガリガリという音を立てて紙を削るような状態。
もひとつ、惨い状態だった事が・・・ 到着した時にはペン先が上に反り、ペン芯はお辞儀をしており、ペン先とペン芯との間に0.6ミリほどの隙間が出来ていた。
