らすとるむしゃんのミニ檸檬改造 Upgrade 版 脱帽！
らすとるむシャンの改造 Update版どす。

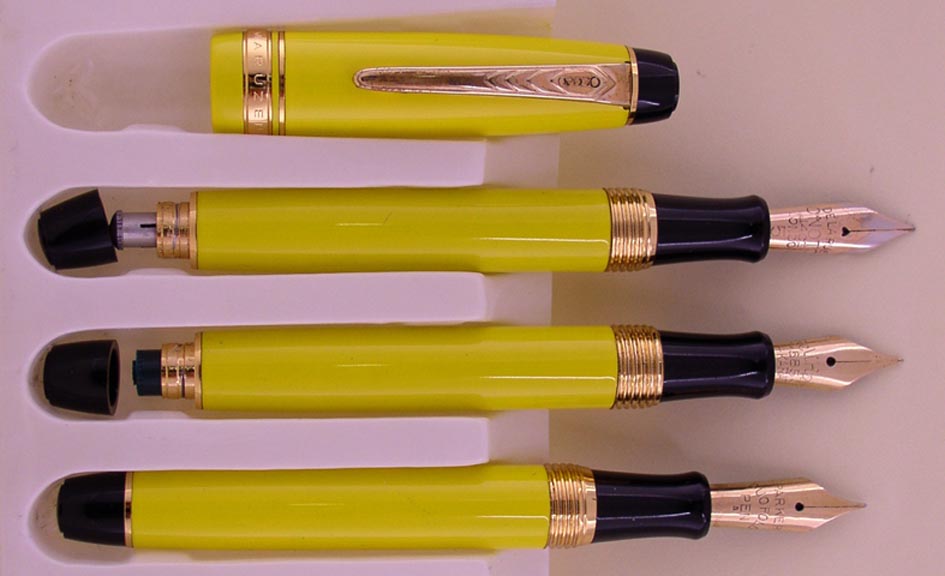

ONOTOは幻のボタンフィラー・マグナにちなんでボタンフィラーになっています。
Pelikanはブラインドキャップ式の回転吸入式ですが、ブラインドキャップをピストンと両面テープで止めればスティピュラのようなコンバーター組み込み回転吸入式になります。

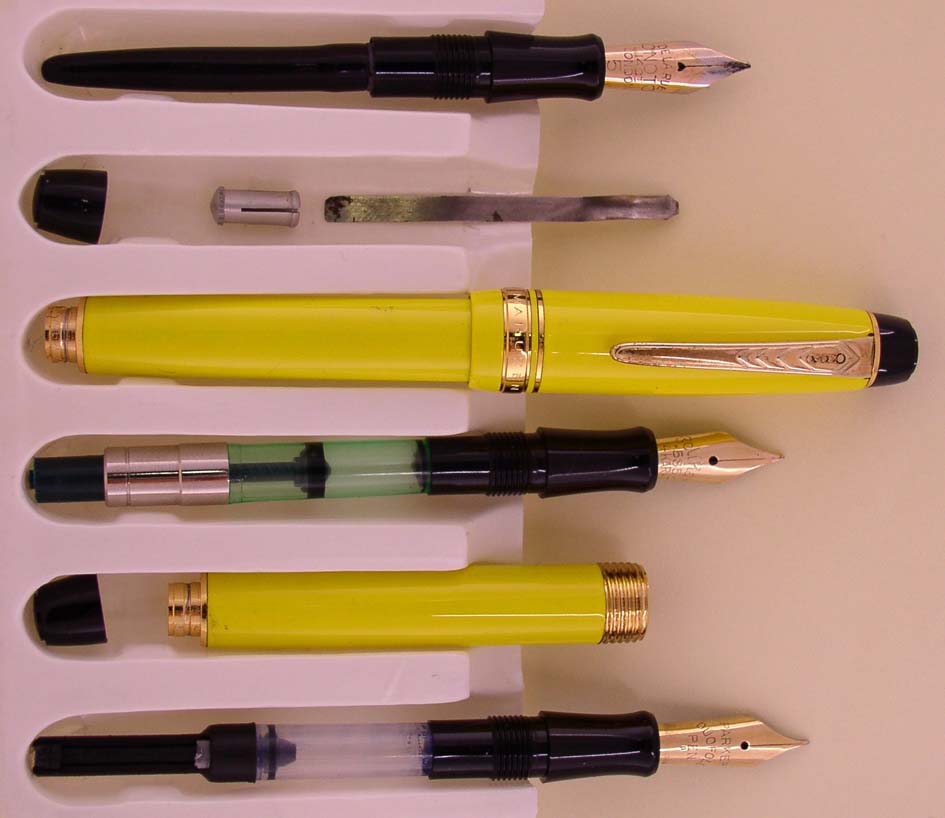

しかし、一番びっくりしたのは、Parker檸檬のコンバーター式！
いったいどこの会社のコンバーターを改造されたのでしょう？
脱帽ですな！ 改造大王の称号を与えよう！
Posted by pelikan_1931 at 22:03
│
Comments(43)
│
│
万年筆
|
万年筆
【赤と黒】 到着！ まずは箱入り画像を！ 前回の失敗に懲りて、今回は胴体内にカートリッジを入れておくのを止めて、２本とも外に出している！ 過ちは繰り返さない！ えらいぞ lapita ! ペン先の鍍金も向上！ペン芯は変わってないがバリは無し！外装、クリップは色以...
【赤と黒】 vs 【ミニ檸檬】 日本一早い比較画像！【万年筆評価の部屋】at 2006年05月05日 11:14
改造大王しゃんのコロネット・ニブの完成。おそろしく書き味が良いそうじゃ。しかし、二階建てはペン先をペン軸に入れるのが難しいはず。どういう技を使ったんじゃろうな。 クロスポイントやキングコブラ、ダンゴ３兄弟は、ハート穴のところでは一枚でそこから先が、２....
改造大王しゃんのコロネット・ニブ【万年筆評価の部屋】at 2006年04月10日 19:21
ついに登場しました。改造大王しゃんの珠玉の逸品！研ぎはこれからだそうじゃが、やられたな、、、しかし、エンペラーはどうする？ なんて煽ってみたりして・・・
ここは本人から苦労話をいただかねば！
ついに出た！ 改造大王苦心の逸品！ クロスmini檸檬【万年筆評価の部屋】at 2006年04月10日 19:19
なんとゑでぃしゃんまでやってしまいました。改造はぷちですが、インパクトは大。みんな遠慮していた、最後の一線を越えてしまいましたな。
ゑでぃしゃんのぷち改造 ミニ檸檬【万年筆評価の部屋】at 2006年04月10日 19:16
らすとるむしゃんからミニ檸檬改造画像が送られてきたので掲載する。クリップとペン先の整合性をとっているのが偉い！
画像、左から
?? モンブラン・ノブレス、クリップは３４２用
?? ペリカン １００Ｎ、クリップはペリカン（ＭＰ）用
?? オノトＮｏ５ バイカ....
らすとるむ しゃんの ミニ檸檬改造！【万年筆評価の部屋】at 2006年04月10日 19:09
ミニ檸檬とプラチナ・グラマーの大きさ比較どす。ミニとはいえ、プラチナ・グラマーよりはキャップを閉じた時も、キャップを挿した時も長いようどす。 改めて、グラマーに惚れ直すのぅ。実は黄色軸もあったと聞いた。拙者は見たことは無い。幻のグラマー黄軸があるなら、....
ミニ檸檬とプラチナ・グラマーの比較【万年筆評価の部屋】at 2006年04月10日 19:04
改造大王様。
いまさらなのですが、言葉足らずだったかもしれないです。
”力技”は強引なと言う意味合いで、できることは何でもやった事を表していました。
お湯で温めたり、CRCを吹いたりしました。勿論最後には腕力で・・・やはり、折ってしまった物も多いです。
しかし、元々ジャンクのような物ばかりですので、潔く改造してしまいます。
川窪万年筆店のクラシックタイプのまねをして、コンバーター内蔵式などに正にコンバージョンしたりしています。（これは改造大王様も”ミニ檸檬”でやってらっしゃいますね。）
でも管理人様の仰る通り、そろそろ専門家に指示を仰いだ方が良いと感じています。
改造大王しゃん
だから〜ぁ、、まずはユーロボックスで聞いてみんしゃいよぅ。
我慢できないところは、師匠ゆずりかも？
お師匠さま。
shining さま。
３本捻ってみましたが２本はうんともすんともいわずじまいで・・・
かろうじて、１本はくッくッと３回音がしてキタカナぁ〜と思った瞬間に
かじってしまいました・・・逆ねじだったかも！！。
腕力には自信が有ったのですが・・・としかなぁ〜〜。
改造大王しゃん
>折れてもいいからやってみるか。
ま、そうあせらず。ユーロボックスあたりで聞いてからでも遅くは無いぞぇ。
stand_talkerしゃん
そのうちお世話になりそうじゃの。
いままでレントゲンが無いせいで、何本壊したことか、、、
500本から1000本は部品にしたな、、、
こんにちは、 shining さん。
早速のご回答有り難う御座いました。
確認ですが・・・中軸とは・・・黒色の細長い棒状の物のことですよね！！。
シャフトとかロッドとか云うのかも知れませんが・・・
そうであれば私のイメージしていた手順と全く同じなんですが。
オノトなどは尻栓にねじ込まれた後ノックピンで固定されているので・・・
分解はその逆にノックピンを抜いてからねじ込まれた棒を外せばよいので迷いは無く作業できますが。
右に回してもダメ、左に回してもダメな状態でシャフトがねじ切れそうになってしまうのでそれ以上は進めない状態でした。
そうか、力技か。折れてもいいからやってみるか。
続きです。
＞ポマードのような
これはコルクが水分を吸って膨張していれば、特に必要ないのではないかと思い、私は使用していません。
ただ、より密閉度の高いパイロットのプランジャー式には、”パッキンに特殊オイルを染み込ませてある”との事ですのではっ水性のあるものを使用していると思われます。
このような特徴を考えると、シリコングリスが良いかと思います。(インクにどのような影響を与えるか分りませんが)
シリコングリスでしたらパソコンパーツショップや電子部品店で手に入ります。
以上のように全く参考にならないと思いますが、どうでしょうか？
改造大王様、始めまして。
大王様に私めなどが恐れ多いのですが・・・ご質問との事ですから。
コルクの交換との事ですが代わりの物はお持ちなのでしょうか？
とりあえず、こちらはあるという前提で・・・
作業としては簡単です。インク止めの中軸を尾栓からはずし、コルクを引きずり出して交換後、元に戻すわけです。
が、まず中軸が尾栓から簡単に外れてくれません。
ペンによってその固定方法がまちまちなので一概に言えませんが、中軸に逆ねじが切ってある物やエボナイトの円盤にかしめてあるだけの物などがあるようです。
私の場合、誰からも教わったわけではないのでここは正に力技で解決しています。
参考にならなくて済みません。
＞レントゲン
サイズの小さなものなら可能なのですが。。。
大判はちょっとバレますね。(^_^)
最近の高密度解像度のCTなら、内部のネジ山のピッチやらシャフト径も計測できますよ。多分。いつかやります。
改造大王 しゃん
いよいよ インク留めの修理にも！
ということは、最後はONOTOの修理まで視野にあるわけですな。
レントゲンがあると便利なんですがの。
むふふ、、、そろそろ公表しますかな、、、
手動ＯＫでパイプも短めでよければ改良の余地有りかもしれません。
スノーケルはペン先等のインクをふき取り不要が要件と思っていましたのでアイデアが枯渇してしまいましたが、すこしハードルが低くなったように感じられます。また、恥ずかしながらあのパイプがそれほどハイテクな物とは思いませんでした。ただ単なるストレート・パイプだと思っていました。
修行がまだまだたりんなあ〜〜。
shining さん。はじめまして。
インク止め式の修理手順が判らず困っておりました。
尻軸のコルクシールの交換が目的なのですが、どのような手順でやるのでしょうか。また、シャフトにポマードのような粘度の高い物が塗られていますが入手可能な代用品はあるものでしょうか？？。
教えて君で申し訳御座いませんがよろしくお願いいたします。
shiningさん
＞万年筆に関する文献
ふふふ。そう来る頃だと。。。。(^_^)
ある企画が進行中。詳細は師匠からの発表待ち。(^_^)
＞スノーケルに興味
おぉ！同士よ！ (^_^)
意外と楽しいシュノーケル。
師匠の「管の中がハイテク」とはピッタリ表現。
要は円形の管の内径に接する正方形の断面の棒が通っていると思えばいいのではないかと思います。管内に４本の半円の道が通っているというイメージ。どれが空気道でどれがインク道かは、筆記でインクが引かれた道がインク道。その反対側が空気道になる仕組み、と想像しております。
しかし、実際にインクフローがいいので、設計者のセンスの良さに惹かれます。ほんと好き。(^_^) もう管の中を通って中に入りたいくらい。 ←異常。
shining しゃん
御主もPFMにはまりんしゃい！
いえいえ管理人様、それほど大層な事では御座いません。
修理に手間は掛かりますが、ほとんど力技です。
なにしろ、万年筆に関する文献など1冊たりとも持ち合わせが御座いません。
すべて手探りでやっております。
＞管の中がハイテク
やはり単なるストローではなく複数のチューブが組み合わさっているのでしょうか？、はたまた2ストロークエンジンのシリンダーの様に管に空いた穴がスライドする事によって、バルブが作動するのでしょうか？
益々、スノーケルに興味が湧いてしまいました。
shining しゃん
インキ止め式の修理改造とは高度なことを！
それから比べればスノーケルの修理なんぞ５分でできますぞ。Ｏリングとゴムサックと手作りの道具さえあれば。
長い管の中にインク道と空気穴が両方通るようになっておる。すなわち管以外にインクタンクに続く道はないはずなんじゃ。ここがすごいところ。ニューと出る仕組みより管の中がハイテクなんじゃよ。
これは管理人様、始めまして。
改造の話題につられて、つい書き込んでしまいました。
＞百聞は一見にしかず
仰る通りだと思います。が、なかなかお目にかかる事が出来ません。
増して、構造を・・・となると手に入れて分解せねばならず・・・
私は古いインク止め式等を集めて、修理・改造のまねごとをしている程度の人間ですので、所謂ビンテージペンには縁が無いので御座います。
ただ、どう言う訳かシェ−ファーのライフタイム・バランス型とカヴェコ・スポーツＶ12の2本は手元にあったりします。
shiningしゃん
やはり実物をみていただかないと、、、口での説明は非常に労力が必要です。百聞は一見にしかずですな。
stand_talkerしゃん
ピペットマンて万年筆より高くありましぇんか？
改造大王しゃん
管はイリジウムくらいまで出れば十分なので上下動は１�儷�。これならどうでしょう。しかも手動であれば？
Gehaのリザーブタンクのように手で上下するというのは？
shining しゃん
手動で管を動かすというアイデアでしょうか？だとするとかなり面白い。いままで何らかの回転と同期させて上下することにこだわっていました。
やはり、素人の考えるような事は先刻ご承知なのでしょうね。
チョッと、出しゃばってしまいました。
＞空気道
正にそうですね。ペン芯というたった一つのパーツがペンの命なのですね。
プラチナの物は独自の機構で、大気圧及びインクのボタ落ちをコントロールしていたりするので、奥の深い部品だと思います。
ところで、恥のかきついでなのですが、先のシュノーケルで吸入時に先端以外の空気流通をどうやって遮断しているのでしょうか？
ストローに裂け目があると、ジュースが飲めませんよね・・・
本当にシュノーケルって見たことが無い物で・・・
余談どすが。。。
液体を計量するピペットに「ピペットマン」という製品がありまして、それがまたshiningさん！ 万年筆好きにはたまらん構造をしちょるのどす。
検索すると出ると思いますが、吸入機構と先端部の機構が二重構造になっている！ 吸入部分はプッシュ。しかもマイクロメーター付き（万年筆には意味なし！）しかし、シンプルで強固！一見の価値アリ！ ←それほどでもないどすが・・・
今日も数百回、プッシュして吸引と排出を繰り返して腕がツリそうどす。(^_^)
shiningさま はじめまして。
＞見たことも触れたことも・・・
なんとー！しかもそこまでのアイデアを！ えぐられたー。(^_^)
しっかーし！ 当然、それは想定内でございますどす。(^_^)
問題は空気道だと読んでおります。インクは空気が入ってこなければ出てくることは無いのどす。
ペン芯ユニットを外して横にしても、400の軸からインクは漏れません。コントロールできそうな気がしています。
stand_talkerさん。
ペン芯構造内に全てを収納できればVacも可能と思いますが、ペン芯は２〜３センチメートルぐらいなものですから・・・針だけでも４センチメートルもあります。いやいやむずかしいなあ〜。
M's Dad さん。
こんばんは。興味を持って頂いてしかも驚いていただけただけで励みになりました。有り難う御座いました。
師匠さま。
今回のミニ檸檬祭りはもう過去形ですか？？。
残念だなあ〜〜。
こんばんは、皆様。
スノーケルのことをあれこれ考えていて遅くなりました。
スノーとＶａｃの合体はインクを胴軸内にためる為内部の金属部品が腐食される危険があるので難しいのではないか？？。と思っています。胴軸をあと２センチメートル伸ばせば回転コンバーターを内臓できますが、PFMではなくなってしまいます。あのサイズを維持するにはゴムサックを温存してレバーレスもしくはバイタス・キーみたいな？？方法でゴムサック収縮させる方法しか無いようですが、内部の金属の筒やスプリングが邪魔で・・・これも無理。スノーケルのシステムは究極のもので改良の余地が無いようにさえ思えてしまいます。改悪なら苦し紛れに出来そうですが。改良は難しいなあ〜〜。
お初で御座います。いつも興味深く拝見させて頂いております。
私のような者が横から口出しするのもどうかと思いましたが・・・
シュノーケルの出し入れの件ですが、細い針金状のプッシュロッドを首軸内に通し、それを吸入器の横で操作すると言うのはどうでしょうか？
また、逆流防止についてはシュノーケル格納部の奥にペン芯のインク流通路との分岐を設け、シュノーケルが格納されるとそれ自体が弁になり穴をふさぐ・・・ではダメでしょうか？
子供だましのギミックで申し訳ありません。
なにせ、シェ−ファーのシュノーケルなど、見たことも触れたことも有りません故・・・
失礼しました。
改造なんて見て驚いてくれる人がいないと励みにならんモンです。
そういう意味で、今回のミニ檸檬祭りは非常にたのしかったどす。
PFMがすごいのは本当だと思います。
管が二重になっている秘密、管のスリットがインクを誘導する秘密、なかなかのアイデアものだと思います。
＞インクの逆流防止
考えています。PFMと違って、インク吸入だけに管を利用するようにすれば構造もシンプルになるし、そこから逆流するインクはペン芯で止める事ができないかなぁ、と。
また、ペン芯構造内にすべてを収納すれば、ペリカンのようにニブの交換が簡単になるし、修理もメンテナンスも楽だと。。
夢は広がるが、選択肢が狭まってたりして。。。(^_^)
＞AMG
まさにチューンナップですよね。ぜひ、見せて頂きたいどすなぁ。AMGレモン
師匠の改造済ミニ檸檬ペンを書いて唖然としたのに、
改造大王さんの改造済ミニ檸檬ペンを見て絶句してしまった。
小学館「ラピタ」編集部の人たちは、
この現実をしっかり捉えているだろうか。
彼らに一流の情報収集力があればそろそろコンタクトがあるだろうなぁ。
師匠や改造大王さんが挑んだことは、車で言えば、メルセデスベンツとＡＭＧの関係のようなもの。充分ラピタの特集記事になります。
改造の内容もさることながら、その勢いスピードに驚かされました。
先ほど、夢でわかったのだが、針だけ上下させるためには、筒内に針を退避させるスペースが必要。ということはピストン吸入式では、ピストンの中央に退避させねばならん。これではピストンにならん。
PFMのすごいところは、あの管からしかインクが出ないにもかかわらずインクフローが良いこと。管だけ上下する場合は、管から軸内にインクが入る。となるとその管からインクが出なくともペン芯経由でインクが出る。
ではその管をどうやってインクが逆流させないかを考えねばならん。
けっこう一筋縄ではいかんなぁ。
少なくとも、管との組み合わせであれば、stand_talkerしゃんの言うようにバキューマティック方式のほうが考えやすいな。
＞ＰＦＭを改造してスノーケルでありながらプランジャーに頼らないメンテナンス性の高い吸入方式
それだっ！ それです。大魔王さん。←誰？(^_^)
シュノーケルのパイプがペン芯の構造の一部であれば、吸引機構とは関係なく搭載できると思っています。要は、前方部と後方部を分離させるのです。そういう意味で、Vacumaticは素晴らしい！
いかがでしょうか。改造大魔王さま。
文無しなので、アイデアもこの程度。＞pelikan_1931さん
何故、今、文無しなのか、いずれ明らかにします。(^_^)
いつのまにか・・・ちゃっかり改名しております。
ところで、師匠、吸い口がスノーケルでピストン吸入式は魅力的ですね。アイデアはいろいろありますが・・・あの狭いスペースがネックです。仰るとおりパイプだけがスライドできればいいのですが、吸入器に固定したパイプをスライドさせる場合吸入器もスライドしてしまうのでとても小さな吸入器しか取り付けられません。
stand_talkerさん何かいい手は無いでしょうか？。
私は、今あるＰＦＭを改造してスノーケルでありながらプランジャーに頼らないメンテナンス性の高い吸入方式を模索しております。
改造大王しゃん、stand_talkerしゃん
吸入機構はスノーケルで、ピストン吸入式！というのはいかが？バキュマティックはゴムサック（特殊）というのが不安。
50年代No.14Xのように最初のあそびの部分で針が出て、すれからピストンが回る！これはいいですぞ。問題はどうやって作るかですがな。
スノーケルは吸入機構自体を上下して針の出し入れしているせいで吸入量が少ない。針だけ上下させる機構が出来れば解決。ただし修理のことも考えて設計せねばならん！ このあたりが難しい！
改造大王しゃん
stand_talkerしゃんも細工は特異、いや得意。
二人が協業すれば、恐い文無しですな、、いや、恐い物無しですな。
Vacumaticは専用の工具がありますよね。ラバーコートされたプライヤーみたいな風貌。今度、お深い（off会）でご一緒に触ってみませんか？（僕自身は、プライヤーは取り寄せたものの、まだ自分で分解したことなくて。。。お恥ずかしい）。
＞針が出る
そこがポイントなのですよね。ペン先、ペン芯が汚れない！これはすごいアドバンテージでっす。吸入機構がVacumatic、吸入口がsnokel。これだ！ (^_^)
stand_talkerさん、ビンテージ仲間が増えて嬉しいです。
バキュマチックもいいですね、胴軸内に直接インクを吸い込むなんて素晴らしい発想ですね。何本か持っていますがほとんどが壊れたままで修復できません。構造は理解していますがネジ部分が硬くて分解できずにいます。専用の工具が有るようですが・・・あれを使えばばらせるのかなあ〜？？。
シュノーケルもメカっぽくて大好きです。改良復権となると針は出るとして、プランジャーは捨ててピストン吸入・・・なんて？？どうでしょうか？？。
イメージがあわないかなあ〜？？。
世の中には、壊れた万年筆を「束で」売っている商売の人がいるけれど、改造大王さんのおかげで、彼らの商売にお世話になる気になってきました。(^_^) メールしたら「もう５本付けるよ」とか平気だし。。。忘れたころに「お前が良ければeBayに出品した」とかメールくれるし。。。楽し。
強烈な刺激をどうもありがとうございます。 ＞仮称：改造大王 らすとるむさん （私も古い万年筆の構造に興味があります。vacumaticがフェバリットですが、ボタンやプランジャー、最後はsnokelを現代に改良復権させられないか夢見ています。ご指導よろしゅう）
pelikan_1931 師匠、上記のごとく、僕は何にも企んでおりません。(^_^)
だいたい、手元にもうミニ檸檬はございませんし。。。(^_^)
師匠・・・何度もお手を煩わせてすみません。
なんと、改造大王の称号まで授かり・・・感無量で御座います。
ＨＮ らすとるむ・・・覚えにくいしわかりずらいので改名しようかな。
”改造大王”では畏れ多いので”改造課長”ぐらいでしょうか？。
実は前々から”カルカン”か”フリスキー”に改名しようとたくらんでいたのですが・・・簡単で覚え易いのは”カルカン”ネコまっしぐらの方でしょうか？？。ネコ大好き”フリスキー”も捨て難いし・・・悩んでいます。
さて、あのコンバーターは画像でわかるように普通の回転式に比べてピストンがフルストロークできます。ミニ檸檬に装着した場合、回転式では残念ながら半分しかストロークしません。英雄の物なのですが私もこれ１本しか持っていないのが残念です。
こんばんは、皆様。
stand_talkerさん、はじめまして、私自身がビンテージファンのためにそもそもの発想がビンテージなのでお恥ずかしいです。
めだかさんまたまた興味を持っていただいて有難う御座いました。
ただ、絶句しております！
stand_talkerしゃん
まいりましたといいつつ、何かたくらんでいませんか？
ほんとスゴイですね。ボタンには驚いたなぁ。素晴らしい。
キャップまで加工されたのですね。凄過ぎる。。。
まいりました。＞らすとるむさま
