月曜日の調整報告 【 Shesffer Snorke 14K-F 吸入機構動かず 】

2008-01-07 01 今回の生贄は難物だった!正味修理時間だけで6時間。全体で11時かかった。途中で何度も叩き折ろうと思ったが、悔しいのでなんとか最後までがんばった!

 お正月に実施した何本もの修理を通じて、内部に金属機構を使った万年筆はすべて設計ミスだと断言できる。

 拙者は金輪際テレスコープ吸入式とスノーケルやタッチダウンの万年筆は買わないだろう。それほど衝撃を受けた!

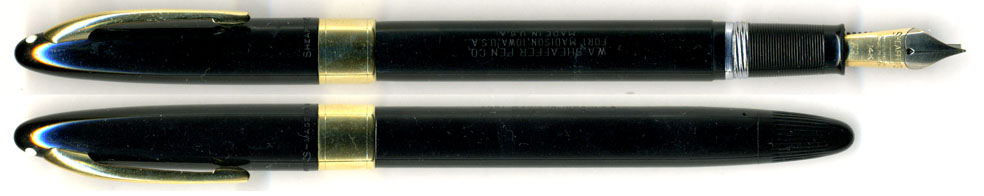

2008-01-07 02 こちらが修理前のペン先の様子。スノーケル機構がここから動かない!女性の力ではビクともしなかったらしい。

 拙者もスノーケルは50本以上修理しているが、これほど状態が悪いのは初めて!相当錆びているぞぅ〜!と期待しながら何とか分解してみた。この分解に至った段階で、既に1時間が経過していた・・・

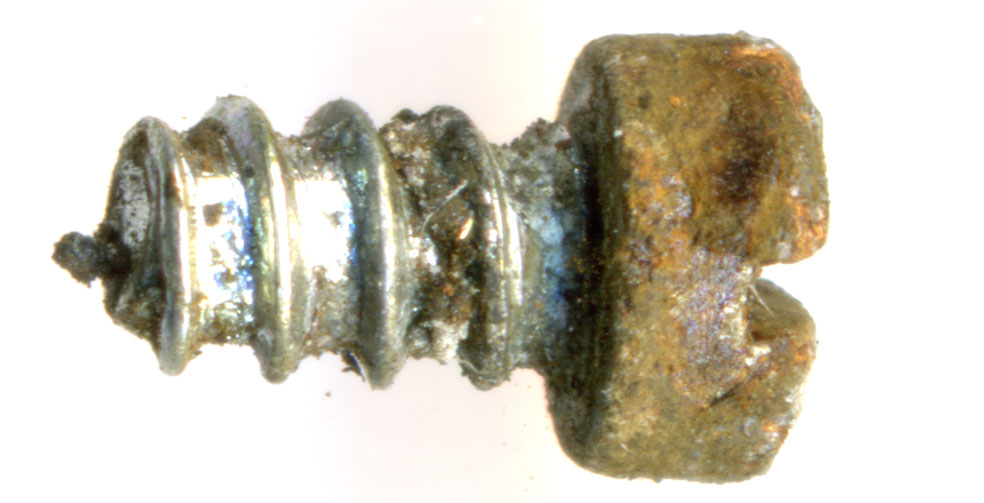

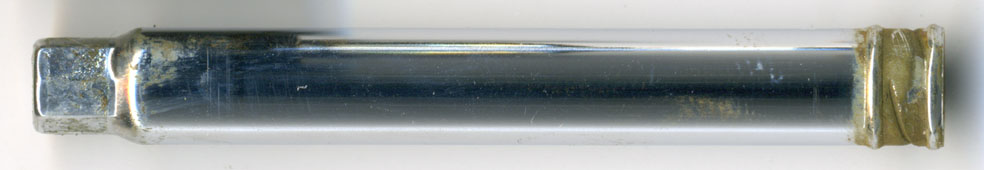

2008-01-07 032008-01-07 042008-01-07 05 こちらが尻軸、尻軸に固定される吸入機構の外管、外管を尻軸に固定するネジ。ネジのサビ具合が、いかに長期間、内部にインクを入れたまま放置されていたかがわかる。

 よくネジが外れたものだ・・・と感心!こういう外観の場合、ほどんどこのネジも腐っているが、今回は生き残っていた。非常にラッキー!

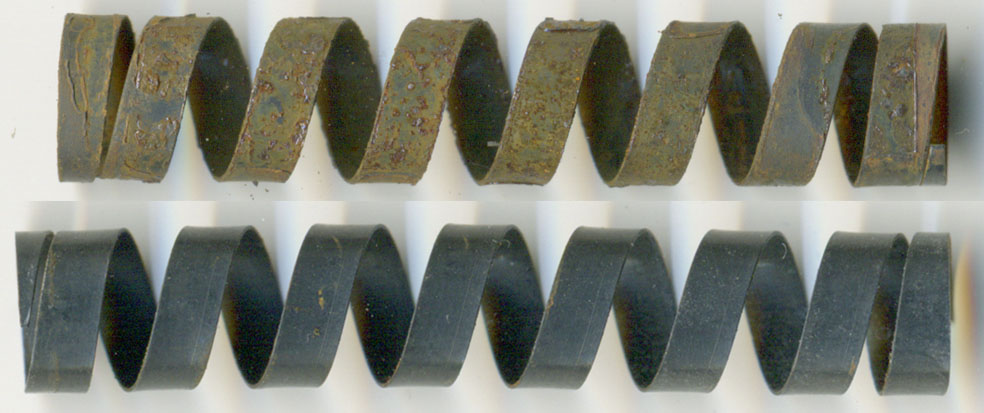

2008-01-07 06 左画像の上側がこの万年筆に使われていたバネ!下がオリジナルの状態のバネ。いかに錆が凄いかがわかろう。

 いくら磨いても下の状態にするのは無理。既に死んでいる・・・そこでバネを新しい物と取り替えることにした。これも簡単ではなく、バネは強く捻ったり、反対にねじったりして、それぞれの個体が最もスムーズに動くように微調整が必要なのじゃ。ペン先調整に近い技が要求される。実に奥が深い。

 Sheafferのタッチダウン方式やスノーケル方式は、内部機構に大量のアルミ合金を使う。ところがこれらアルミ合金とインクとを隔てているのは一枚のゴムチューブ。もしこのゴムチューブが腐ってインクが胴軸内に出てきたら・・・ありとあらゆる金属部品が錆びてしまう設計じゃ。これを設計ミスと言わすして何と呼ぼう!

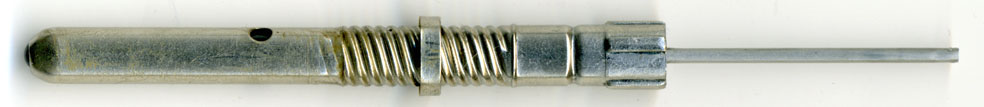

2008-01-07 07 こちらがこの万年筆に入っていたスノーケルの心臓部。ただし分解掃除前なので、あちこちに破綻がある。サックのゴムは腐っているが、腐ったまま内部機構にこびりついているので、少しずつ、歯科医用の小さなメスで丹念に取り除く。この作業は意外に時間がかかる。熱湯に入れて煮たりもした。

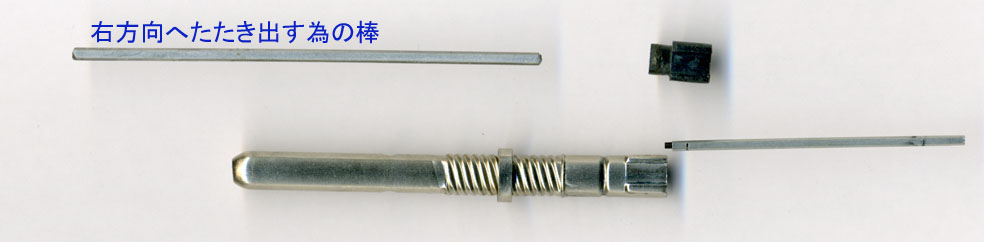

2008-01-07 08 こちらは分解が完了した画像。分解するにはゴムチューブを覆っているアルミ筒の頂点にある穴から、細い針金を突っ込んでトンカチでたたき出すのじゃ。大変乱暴な方法に見えるが、ちゃんとSheafferのリペア・マニュアルにそのとおり書かれている。

 やってみると驚くほど簡単に抜ける。この四角形の首軸への差し込み口だが、ちゃんと位置が決まっている。ある一ヵ所しかスムーズに首軸に差し込めなくなっているので、要注意!

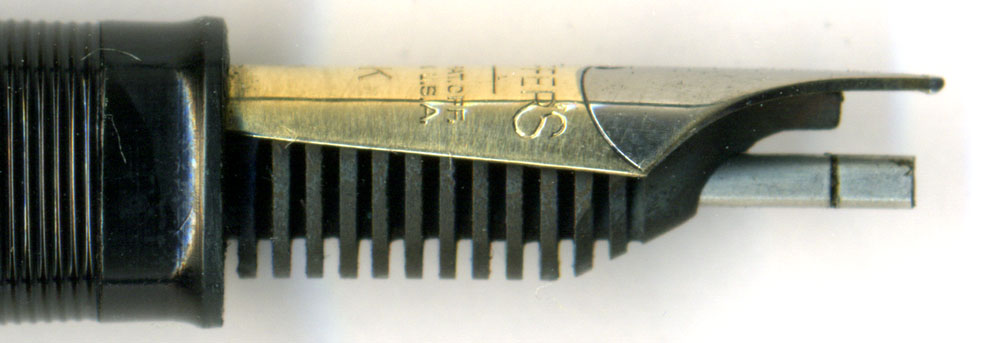

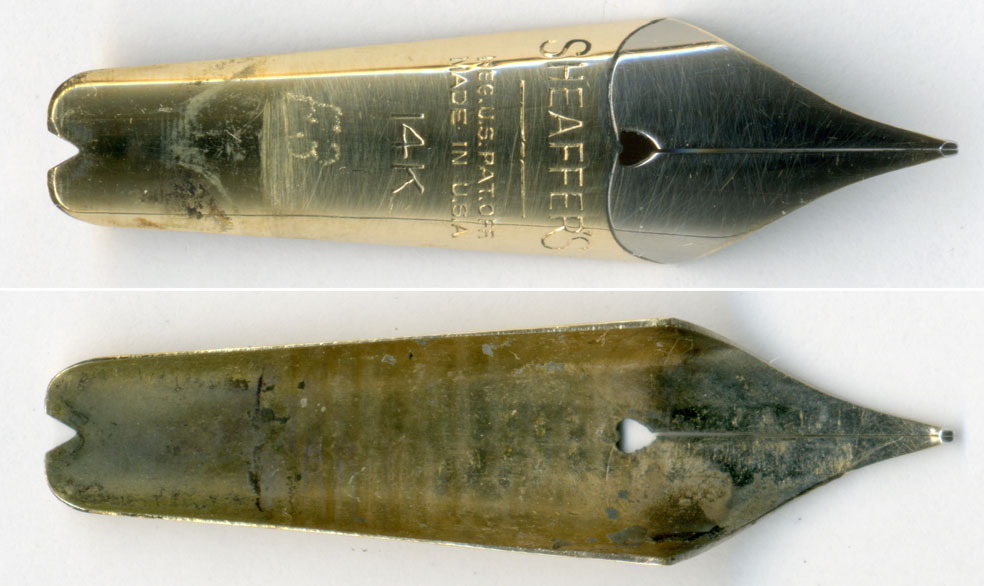

2008-01-07 09 こちらは清掃前のペン先の表裏。ペン先のスリットは絶妙に開いており良い調整状態!このあたりはSheafferの独壇場!当時のSheafferのニブはちゃんとスリットに気を配っている物が多い。

 裏の汚れはエボ焼けではない。単なる汚れ。ただし長い間に表面にこびりついてしまっており、そう簡単には剥がれない。金磨き布で丹念に擦って落とすしかない。

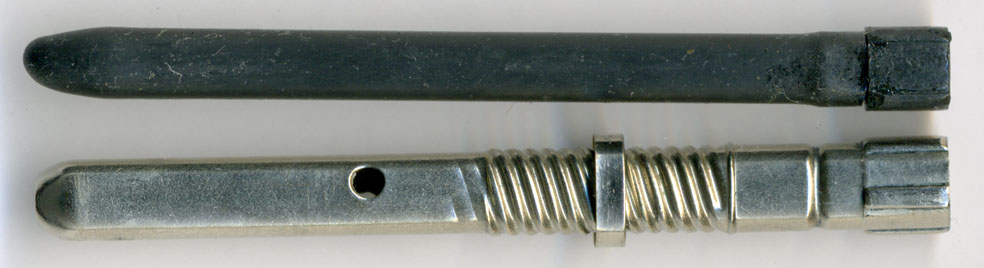

2008-01-07 10 新しいゴムチューブをサックセメントを使って取り付けた状態。この画像はどの程度の長さにゴムチューブを切断するかの目安を示した物。筒の内部にピッタリと入らないとインクを吸う力が弱くなるので慎重に長さを計測してから切断!

 サックセメントは1分ほどで乾くが、念のため5分間は水を吸わせないように!

2008-01-07 11 こちらが管に装着した状態。たまにボムチューブを貼り付けた栓がひっかかってなかなか入らない場合がある。短気を起こして栓を削るとスノーケル機構が台無しになるので根気よく入れるようにな・・・

2008-01-07 12 こちらはペン先ユニット。実はここまで分解したのは初めて。あまりに具合が悪い万年筆なので完全分解して清掃しないとどうにもならなかった・・・

 おかげさまでこのタイプのスノーケルの修理はエキスパートになれそうじゃ!

 実は一番時間がかかったのはこれから先・・・

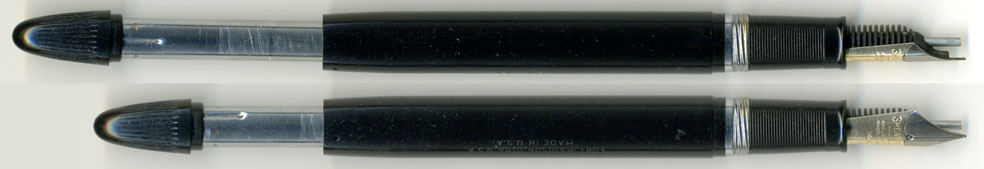

2008-01-07 13 当初は錆びたバネがひっかかって尻軸は下の状態までしか引っ張り上げられなかった。バネを調整してスムーズに動かすまでに必要な作業もいっぱいあった。

 一番イライラするのは胴軸内のOリングの交換。細かいピンセットでつまんで交換するのだが、5秒で出来ることもあれば、今回のように2時間格闘したこともある。

 いずれにせよ、インクと薄いゴム一枚隔てた位置に大量の金属部品を使うことの愚かさをつくづくと感じた修理経験だった。

 スノーケル機構の先端での失明事故があってスノーケルの製造を中止たと伝えられているが、もし中止していなかったらライフタイム保証をぶちあげていたSheafferはスノーケルの修理費用で倒産していたであろう。

 下手な設計は会社を滅ぼしかねない。もし現代にスノーケル機構を復活させるのであれば、すべてを樹脂で実現する必要がある。もっとも非常に複雑な機構の割に吸入できるインク量はごくわずかなで魅力は少ないかも知れない・・・



【 今回執筆時間:11.0時間 】 画像準備3.5h 調整6.0h 執筆1.5h
