2007年03月12日

月曜日の調整報告 【 Montblanc 60年代 No.149 14C-KBBB 】

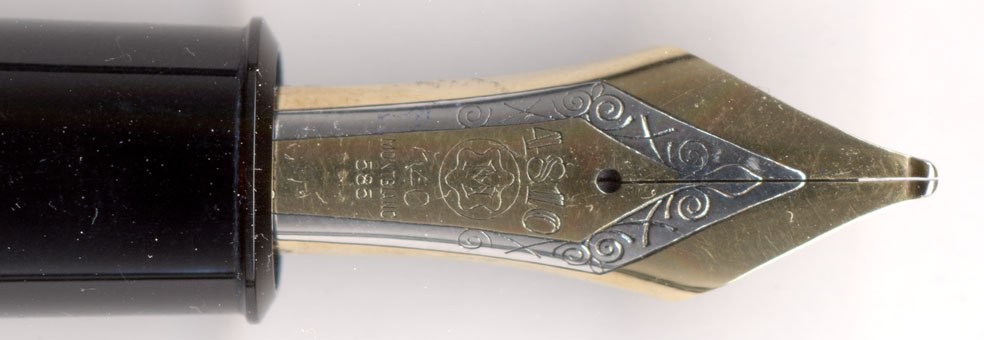

2007-03-12 01 今回の依頼者はkugel_149しゃん。クーゲルでインクドバドバが好きな彼からの指令は【インクフローを押さえて欲しい】というもの。あまりにインクが出すぎて原稿用紙がひん曲がるようだと・・・

 ある意味、すごい事。そもそもそれほどインクが出るという事は、インクが紙に当たる面積が広い事、空気がタンク内にいっぱい入る事、インクがペン芯に多量に保持されている事のどれかあるいは全ての条件が当てはまるはず。クーゲルのBBBなので、一つ目の接紙面積が広いのは当然ではある・・・

2007-03-12 02 これがペン先の拡大図。ものすごくエラの張ったニブ。クーゲルニブの極致のような形状をしている。ペン先のスリットはかなり開いているし、ペン先自体が柔らかいのでスリットが引き起こす【ポンプ効果】も活発であるが、紙が濡れてベコベコになるほどのインクフローまでは引き起こさまい。

 危惧されるのは、ピストン裏から空気が漏れている事。これがあると空気は(ペン芯からだけでなく)ピストンの後ろ側からも供給されるので、ボタ落ちに近い状態になる。

 ペン先裏からニブとペン芯を覗いてみると、隙間にインクがあふれキラキラ光っている。ただし、インク吸入は完璧なので、ピストン側からの空気漏れではなさそうじゃ。これで一安心。ピストン側からのインク漏れの場合、ピストンの劣化であれば修理できるが、軸の歪みは手に負えないのでな。

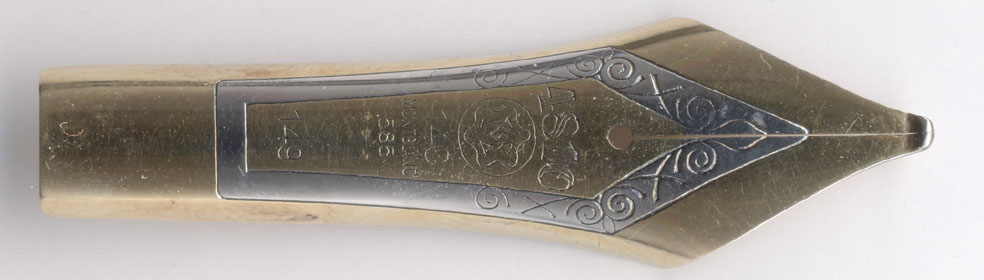

2007-03-12 03 ペン先をペン芯から外してみると、イリジウムは密着状態になる。ということはペン芯がペン先を拡げていることになる。この場合、ペン先とペン芯は非常に強く密着している為、インクフローは押さえられる方向になる。もちろん書くに十分な毛細管現象は働くが、ボタ漏れに近いようなインクフローまで引き起こすはずは無い。

 どうやらペン芯とペン先の曲率が合ってないと思われる。曲率が合ってなければ隙間が出来、其処にインクが溜まる事によって、インクがドバドバ出る現象を引き起こす事が考えられる。では曲率を合わせるしかないなぁ・・・ペン先を曲げると柔らかさが変化するので好ましくない。といってこの時代の極太エボナイト製ペン芯は熱湯に入れてもほとんど曲がらない。こりゃ厄介じゃな・・・

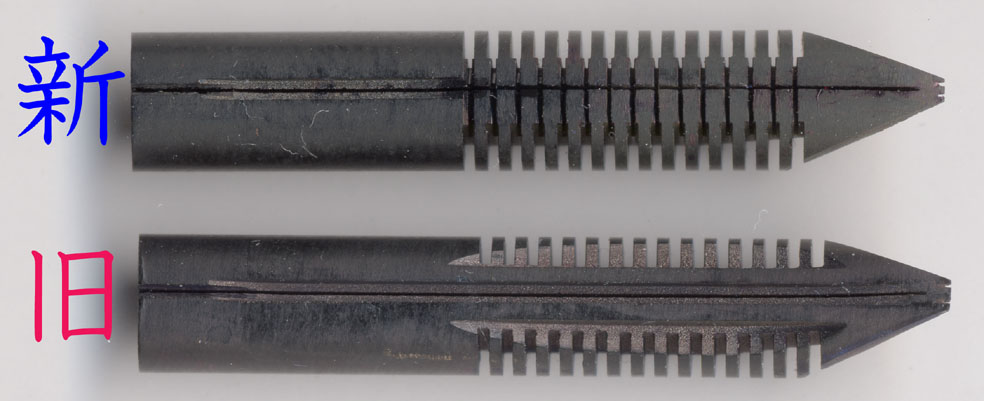

2007-03-12 04 と思いながらペン芯を詳細に確認してみると、左の【】のペン芯が付いている。これは50年代No.149の末期用のペン芯のはず。正しい【】のペン芯と比べると、インクの通り道の左右にインク溜まり用にフィンがアーチ上に切り取られている。

 このアーチ状に切り取られた部分にインクが溜まり、そこからインクがドバドバと供給されていたのではないかとの仮説を立てた。症例として知っているわけでは無いので、仮設を検証する形で問題にあたるしかない。

 経験豊富な職人さんは、症状を聞いただけで過去の経験から原因を瞬時に絞り込んでしまう。実物を見なくてもわかる。久保工業所の久保氏がその代表。centenaire26しゃんが
舌を巻いたのが思い出される・・・

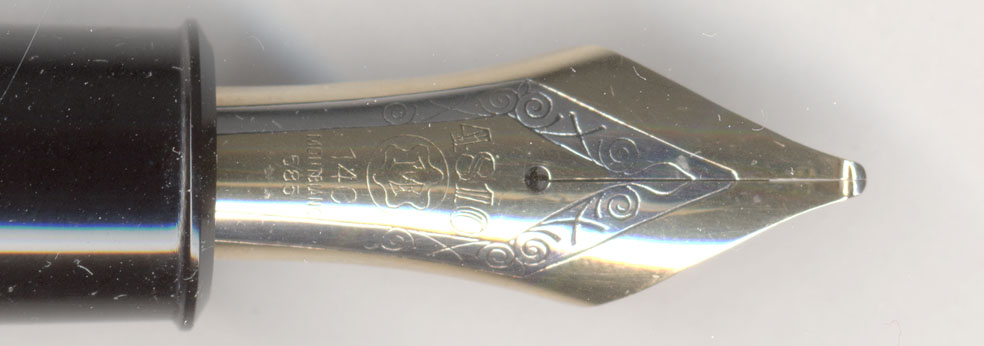

2007-03-12 05 ペン芯を交換し、スリットをやや詰め、紙にあたる角度をkugel_149しゃん用に微調整した。その上で昨日の月例会で確認してもらった。

 不安そうな顔でそっとNo.149を握り、インク壷に首までペンを付け、ペン芯にたっぷりとインクを含ませた上で紙にペンを下してみると・・・ドクドクとインクは出るものに、その量は以前よりも圧倒的に少ない!どうやら成功したようじゃ。

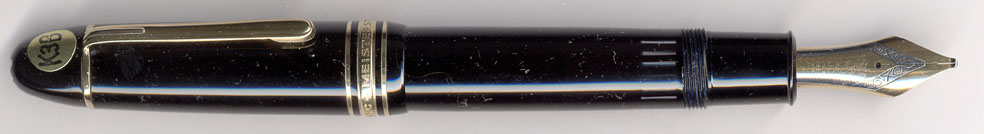

 1960年代のNo.149はそれ以降のものよりもインクタンク容量が大きい。またピストン機構を外すには専用器具も必要でフォークを加工して・・・というわけにはいかない。軸も薄く耐久性も無い。No.149の中では一番病弱なモデルなので拙者は敬遠しているが、尻軸金属リングの片テーパーが人気で愛好者も多い。くれぐれも落下事故を起こさないように大切に使って欲しいものじゃな。



【 今回の調整+執筆時間:4時間 】 調整2h 執筆2h
