月曜日の調整報告 【 コルクが劣化したMontblanc 50年代No.144 14C-M 】
今回の依頼品は1950年代後半のMontblanc No.144じゃ。依頼内容はピストン吸入が効かない事とインクフローを増やしたいというもの。
この時代のNo.144にとっては珍しい修理依頼ではない・・・はずだった・・・

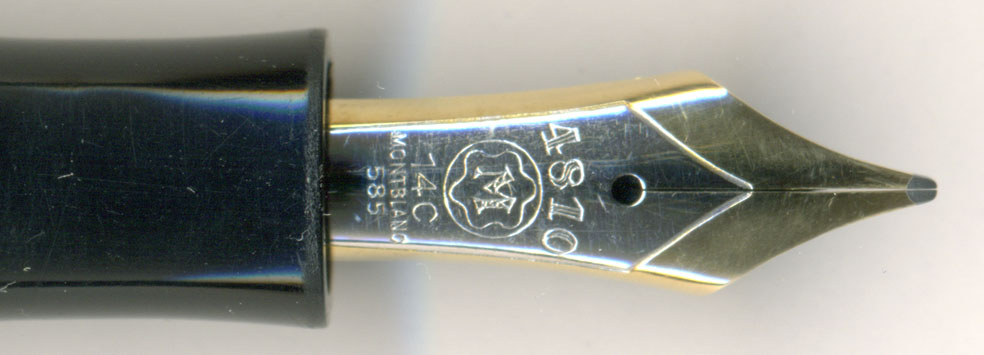

ペン先の拡大図が左。ペン先と首軸の関係は理想どおり。ペン芯とペン先の位置関係も許容範囲内。出来ればもう少しペン芯が首軸に深く入っていたほうが良い。何故ペン芯の位置がわかるのか？スリットを凝視すればどこまでペン芯があるのかがわかるはず。心眼は不要じゃ。
スリットについてはご多分にもれず詰まりすぎている。非常に弾力があるペン先なので、いったんインクが出始めれば、ペン先のポンプ運動によってインクはくみ出されていく。しかしながらこれだけスリットが詰まっていると書き出しでインクが紙に触れない確率が高くなる。やはりやや先端部は開いたほうが良いじゃろう。
こちらが微調整を施したペン先じゃ。多少スリットが開いているのがわかろう。この手の弾力が非常に強いペン先の場合、段差を解消したり、スリットを開いても、調整戻りで元に戻ってしまうケースがよく発生する。
従って、調整 → 放置 → 微調整 → 放置 → 微調整 → 放置 → 最終確認 を繰り返す必要がある。
こちらが調整後の横顔。元々絶妙に調整されていたが、スリット詰まりによって書き味が劣化していただけ。従ってスリットを空けてインクの書き出しと、インク出しに必要な筆圧を低くすることによって絶妙の書き味になった。
それは良いのじゃが・・・・

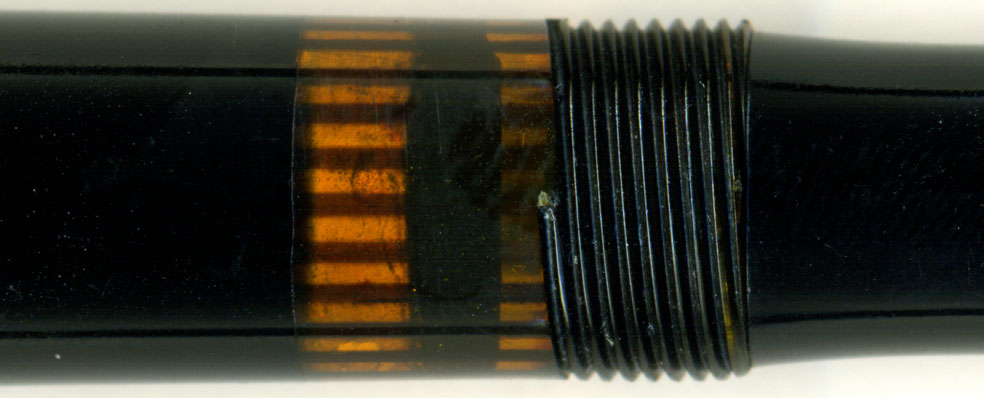

コルク交換しようとしてあらゆる手を使ったが首軸部分が胴軸からはずれない。左の図で、ねじ部分の右端の部分がはずれるのだが、軸を暖めてもビクともしない。
ちなみにペン先のソケット部分も捻ろうとしてみたが、こちらもビクともしない。どうやら首軸と胴軸の接合、ソケットと首軸の接合とも、接着剤を使ってしまったようじゃ。
これはVintageを扱う業者なら絶対にやらない。いつでも修理できる状態にしておくのが修理のコツだからな。どうやら中途半端に分解できる素人からの購入と思われる。
コルク交換作業は、首軸を胴軸からはずし、ピストンを一番伸ばした状態にし、首軸側からピストンに新しいコルクを固定して、ピストンを閉め、続いて首軸を胴軸にねじ込む事によって完了する。
ところが肝心の首軸が外れない！これではコルクがセット出来ないではないか！
幸いにしてコルクはドイツから届いたばかりの新品。そこで尻軸側から専用工具を用いてピストン機構を外した。それにコルクをセットし、胴軸内側に切られたねじに沿ってゆっくりと回しながら少しずつ、少しずつ押し込んでいった。一挙に押し込むとコルクがネジでボロボロになり空気が抜けてしまう。
約15分ほどかけて押し込んでから、おそるおそるピストンを回してみる・・・成功じゃ！
コルクは一片の欠けを作ること無く胴軸にねじ込めた。空気漏れは一切無い。
成功の秘訣はゆっくりやること、そして新鮮で良いコルクを使うことじゃ。残念ながら日本で入手可能なコルクはほとんど使えない。やはり本場ドイツから取り寄せたものが一番じゃ！
ちなみにNo.142用とNo.144は同じコルクを使用する。そのほかにNo.146用とNo.149用があり、No.139にはNo.149用が使える。
ああ、ひやひやした！【 今回の調整＋執筆時間：3.5時間 】 分解＆画像処理2.0h 調整0.5h 執筆1.0h
画像準備とは分解し機構系の修理や仕上げ（磨きなど）をする作業、及び、
画像をスキャナーでPhotoshopLEに取り込み、向きや色を調整して、Blogに貼り付ける作業の合計時間
調整とはペンポイントの調整をしている時間
執筆とは記事を書いている時間
